Konverter CAN bus to TTL TJA1050 CAN module

Description

Modul ini menggunakan chip TJA1050 sebagai transceiver CAN (Controller Area Network), cocok digunakan untuk sistem komunikasi berbasis mikrokontroler seperti STM32, PLC, atau chip kontroler CAN lainnya.

Modul ini telah disediakan dalam kondisi siap pakai, di mana pin header dan terminal konektor kabel sudah terpasang dan disolder, sehingga memudahkan pengguna langsung menggunakannya.

Spesifikasi Produk:

1. Tegangan Catu Daya: TJA1050: 4.75V – 5.25V
2. Tegangan Logika Sinyal: TJA1050: Kompatibel dengan 3.3V dan 5V
3. Jumlah Node CAN: Mendukung hingga 110 node
4. Kecepatan Komunikasi: Mendukung kecepatan hingga 1 Mbps
5. Mode Siaga (Standby): TJA1050: Tidak mendukung mode siaga
6. Ukuran Modul: 29mm x 11mm
7. Antarmuka: Pin header logika: 2.54 mm Terminal komunikasi CAN: konektor 301

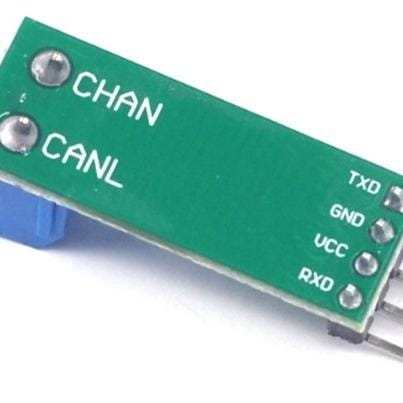

8. Cara Koneksi / Pinout: Nama PinFungsiVCCTegangan input: 5V (TJA1050) atau 3.3V (SN65HVD230)GNDGround / GNDTXDOutput dari CAN Controller (CAN_TX)RXDInput ke CAN Controller (CAN_RX) Komunikasi CAN dapat dipasangkan dengan chip kontrol CAN seperti Microchip MCP2515, atau langsung dikendalikan oleh mikrokontroler yang sudah memiliki fitur CAN controller, seperti STM32, atau PLC.
