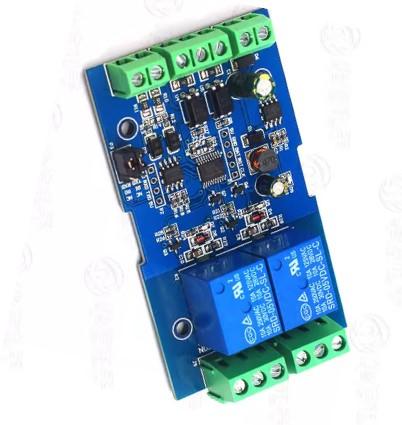

Modbus-RTU -24V relay 2 Channel module TTL support RS485/RS232

Description

Modul ini menggunakan chip MCU 8-bit dan konverter sinyal MAX485 yang telah stabil dan andal. Sangat cocok untuk sistem otomasi industri dan aplikasi mikrokontroler yang membutuhkan kontrol jarak jauh melalui protokol Modbus RTU.

Spesifikasi Utama:

Parameter Produk (Kiri):

1. Kontrol Stabil: Menggunakan MCU 8-bit dan chip konversi sinyal MAX485.
2. Protokol Komunikasi: Mendukung standar Modbus RTU.
3. Antarmuka Komunikasi: Mendukung RS485 dan TTL UART.
4. Kecepatan Baud Rate: 4800 / 9600 / 19200 bps (default: 9600 bps), mendukung penyimpanan pengaturan.
5. Input Optocoupler: DC 3.3–30V (catatan: tidak digunakan untuk mengontrol relay secara langsung).
6. Output Relay: Mendukung mode: Manual, On/Off, Berkedip/Timer. Delay berkedip dapat diatur hingga 6553.5 detik (sekitar 1 jam 49 menit).
7. Alamat Perangkat: 1–255, default 255, mendukung penyimpanan.
8. Spesifikasi Relay: 1 kontak normally open (NO) per channel. Kapasitas: 10A/250V AC, 10A/30V DC. Daya tahan tinggi, hingga 100.000 kali switching. Perlindungan arus balik di masing-masing channel.
9. Indikator LED: Indikator nyala saat relay aktif.
10. Tegangan Operasi: DC 7–24V, dengan perlindungan polaritas terbalik.

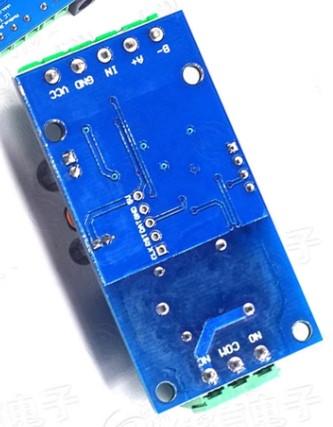

Penjelasan Pinout Modul (Kanan):

1. Power Input DC: Jack DC-005 untuk input 7–24V DC. Alternatif: terminal screw VCC dan GND.
2. Input Sinyal Optocoupler: IN1, IN2: Input sinyal positif untuk channel 1 dan 2. GND_IN: Ground sinyal.
3. RS485: A+, B-: Koneksi ke perangkat master RS485.
4. Output Relay 1: NC1: Normally Closed. COM1: Common terminal. NO1: Normally Open.
5. Output Relay 2: NC2, COM2, NO2: Sama seperti relay 1, untuk channel 2.
6. Indikator Relay: Nyala saat relay aktif.
7. TTL/UART Interface: GND, RXD, TXD: Untuk komunikasi dengan mikrokontroler 3.3V/5V.
8. Pilihan Mode Komunikasi (Jumper): RS485 gunakan D1 (TXD) dan R0 (RXD). TTL R0 dan D1 dikoneksikan ke NC (nonaktifkan RS485).
