Description
Modbus RTU Analog Input 8CH adalah modul akuisisi analog standar industri, mendukung rentang yang beragam dan akuisisi simultan 8 saluran. Mengadopsi protokol Modbus RTU dengan sirkuit perlindungan internal seperti isolasi daya, isolasi magnetik, fuse yang bisa diatur ulang, dan TVS.
fitur-fitur
-Alamat perangkat dapat dikonfigurasi (1 hingga 255), beberapa perangkat dapat ditumpuk pada bus RS485
-Regulator tegangan internal, mendukung pasokan daya rentang luas 7 hingga 36V
-Isolasi daya internal tunggal, memberikan tegangan terisolasi stabil, tidak memerlukan pasokan daya tambahan untuk terminal terisolasi
-Isolasi magnetik internal tunggal, memungkinkan isolasi sinyal, keandalan tinggi, anti-gangguan yang kuat
-Fuse yang bisa diatur ulang dan TVS (Transient Voltage Suppressor) internal, secara efektif menekan tegangan lonjakan dan puncak transien dalam sirkuit, memberikan perlindungan over-current/over-voltage, perlindungan petir & anti-elektrostatik
-Mendukung akuisisi presisi tinggi 12-bit dengan mode input rentang yang beragam, mendukung input single-ended/differential, mendukung akuisisi simultan tegangan dan arus
-Mengadopsi resistor presisi tinggi dan operational amplifier zero-drift presisi tinggi untuk akuisisi data yang lebih akurat
-Algoritma penyaringan digital oversampling internal, pengawas internal, untuk output yang stabil tanpa crash
-Desain kasus rail-mount, mendukung kombinasi penumpukan, mudah dipasang dan lebih aman digunakan

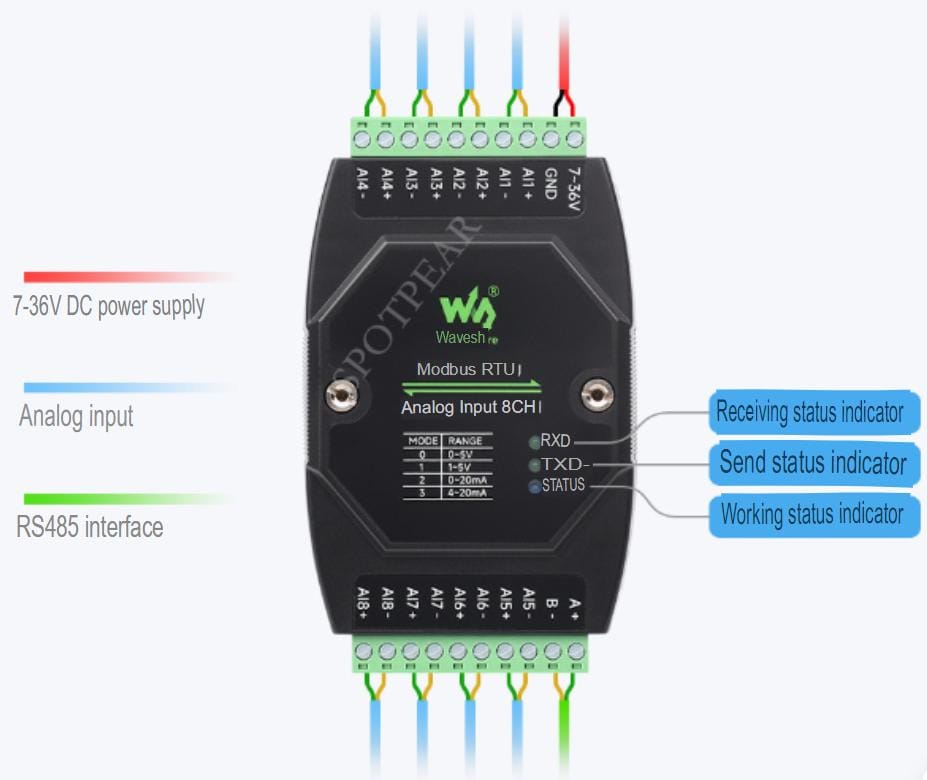

-3x LED untuk menunjukkan status MCU dan status transmisi sinyal
Spesifikasi
-Antarmuka komunikasi: RS485
-Kecepatan baud: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
-Format komunikasi default: 9600, n, 8, 1
-Protokol modbus: Standard Modbus RTU protocol
-Pasokan daya: dc 7~36v
-Akurasi sampling: resolusi 12-bit, akurasi ≤3%
-Laju pembaruan data: 25hz
-Mode input: mendukung input single-ended/differential, mendukung akuisisi simultan tegangan dan arus
-Mode default: mode arus 8 saluran, 0~20ma
-Rentang: 0-5v/1-5v, 0-20ma/4-20ma
-Resistor sampel arus: 249Ω
Dokumentasi
http://www.waveshare.com/wiki/Modbus_RTU_Analog_Input_8CH
